優異的畫質與操作性
InspeXio SMX-225CT采用了本公司生產的微焦點X射線發生器與高靈敏度X射線檢測器，是高性能的微焦點X射線CT系統。
用戶界面更直觀，使得任何人都可以很容易地對樣品的內部結構進行3維觀察。
寬大的CT載物臺，可以實現更大型樣品檢查。
從不斷微型化的電子元器件到汽車的鋁壓鑄件，此機型可對應多種檢測要求。
實現高性能的基本系統
系統結構與原理
如下圖所示將檢測目標（樣品）放置在X射線發生器與X射線檢測器之間。
使其360°旋轉，從所有角度收集X射線透射數據，計算出斷面圖像（CT圖像）。
用戶界面
整合設備主機、操作箱、軟件，實現更直觀的操作。
利用外觀相機實現更直觀的操作
可以通過安裝在載物臺上方的外觀相機進行CT掃描
MPR顯示（多平面重構）?
Multi Planar Reconstruction的縮寫。
在虛擬空間內將多張CT圖像堆疊，順續排列CT圖像、垂直于CT圖像的縱斷面圖像、垂直于縱斷面圖像的任意斷面圖像，進行顯示。
VR顯示?
Volume Rendering的縮寫
在虛擬空間內將多張CT圖像堆疊，顯示立體圖像。
搭載CT掃描區域三維顯示功能
可根據CT掃描的結果對目標區域放大，再次進行CT掃描。
可應對各類情況的分析軟件

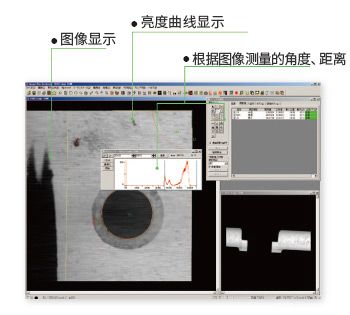

Image-Pro Analyzer
可進行高性能圖像處理的二維圖像分析軟件。
VGStudio
通過體繪制（VR）對X射線CT所拍攝的截面圖像進行三維顯示的軟件。具備基礎的動畫制作與簡單的測量功能。
搭載可靠的防護機構
對人滑動門互鎖機構（X射線）
滑動門設有雙重互鎖電路。在滑動門打開的狀態下設備無法發射X射線。
對人滑動門互鎖機構（CT載物臺）
滑動門打開時內部的CT載物臺將會停止運動。
對人滑動門防夾機構
滑動門搭載有防止在關門時夾到手指的防夾機構。關閉滑門保險后才能關閉滑動門。
對物碰撞檢測傳感器
X射線發生器的周圍搭載有碰撞檢測傳感器，當緊急情況下發生時，系統立即停止CT載物臺的運行。
對物軟件限位
根據樣品尺寸進行設定的軟件限位功能可以有效地防止碰撞事故的發生。
設備選配件
高速運算處理系統 HPC inspeXio
選配件中包含了采用 High Performance Computing（ HPC） 技術的高速運算處理系統。與過去沒有采用HPC 的系統相比，計算處理速度提高了80-170倍。

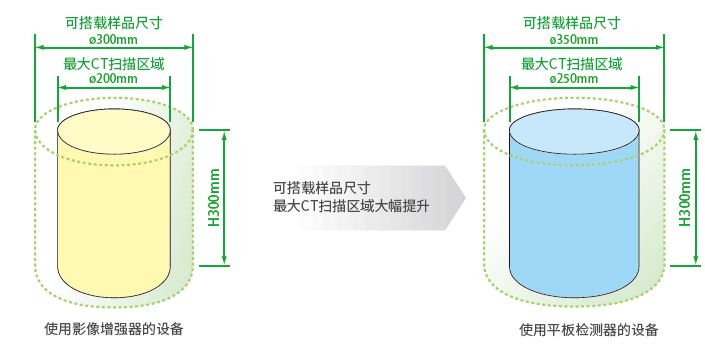

平板檢測器（FPD=Flat Panel Detector）
針對由電路板等多種材料構成的樣品或電機這種需要高功率掃描的樣品，提供高對比度、清晰的CT圖像。
※針對已經安裝在客戶處的inspeXio SMX-225CT設備，可以通過更換平板檢測器來進行改造。
※樣品需要從各個方向進行X射線照射。如果存在X射線未穿透的角度則可能會在CT圖像上產生噪點。
使用平板檢測器的設備所拍攝的示例：步進電機
規格
*1 SOD軸：Source to Object Distance的縮寫。從X射線焦點到樣品的距離。
*2 SID軸：Source to Image Distance的縮寫。從X射線焦點到X射線檢測器的距離。
*3 FS掃描：Fan-Shaped Scan的縮寫。以60度、90度、120度的旋轉角度獲取CT圖像的掃描方式。
*4 2DCT：2 Dimensions Computed Tomography的縮寫。1次掃描獲取1張或3張CT圖像的掃描式。
*5 CBCT：Cone Beam Computed Tomography的縮寫。1次掃描獲取數百張CT圖像的掃描方式。
